Najbardziej wygodnym sposobem na zmianę tego stylu jest zaznaczenie wybranego elementu, a następnie kliknięcie na ikonę pędzelka, która pojawia się z prawej strony zaznaczonego elementu. Wyświetlone zostaje wówczas podręczne menu, przy pomocy którego możliwa jest zmiana czcionki, koloru czcionki, kolor wypełnienia oraz kolor i grubości linii obramowania.
Najczęściej zmienianą opcją jest kolor wypełnienia elementu, gdyż za jego pomocą można rozszerzyć zakres informacyjny diagramu. Zastosowanie kilku różnych kolorów w odniesieniu do różnych elementów pozwala na wprowadzenie dodatkowego ich rozróżnienia na różne kategorie. Można w ten sposób na przykład wprowadzić kategorie przypadków użycia:
- biznesowe przypadki użycia,
- systemowe przypadki użycia,
- kluczowe przypadki użycia,
- pomocnicze przypadki użycia,
- itp.
- klasy biznesowe,
- typy danych,
- klasy abstrakcyjne,
- itp.
Co to stereotyp?
Stereotyp pozwala rozszerzyć semantykę modelu. Jest mechanizmem wspieranym przez notację UML w odniesieniu do jakiejś grupy służącym do rozszerzenia lub zmodyfikowania:- znaczenia,
- sposobu wyświetlania,
- bądź ich składni (atrybutów, możliwych powiązań itp.).
Zastosowanie stereotypów do kolorowania
No dobrze, wiemy już czym jest stereotyp. Widać z tego, że idealnie nadaje się ten mechanizm do zmiany wyglądu elementów opatrzonych stereotypem.W Enterprise Architect można stosować predefiniowane stereotypy, jak również samodzielnie definiować dowolne stereotypy, które spełniają wymagania projektowe.

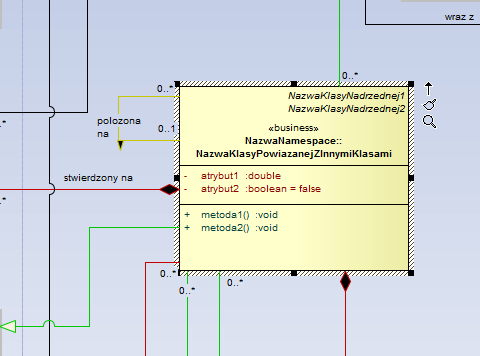

Aby zdefiniować stereotyp wystarczy w oknie Properties elementu, w polu Stereotype wpisać określoną wartość, zamiast wybierać już istniejącą z listy rozwijalnej. Po wpisaniu na przykład polskiej nazwy "biznes", element taki zostaje opatrzony stereotypem <<biznes>>, a ów nowy stereotyp można odnaleźć w oknie Settings --> UML Types w zakładce Stereotypes.
Po wybraniu z listy stereotypu w sekcji Default Colors możemy zdefiniować dla niego specyficzny sposób wyświetlania elementów opatrzonych tym stereotypem. W tym przykładzie dla stereotypu <<biznes>> przypiszemy kolor wypełnienia (Fill): żółty. Zmianę zatwierdzamy przyciskiem Save.
Efektem tego będzie automatycznie pokolorowanie we wszystkich diagramach wszystkich elementów opatrzonych stereotypem <<biznes>> kolorem żółtym. Jeśli usuniemy z właściwości elementu wartość stereotypu lub zastąpimy innym stereotypem, wówczas kolor żółty zostanie zastąpiony domyślnym kolorem wypełnienia.
Ponadto, każda zmiana domyślnego koloru wypełnienia w definicji stereotypu (np. z koloru żółtego na amarantowy) spowoduje automatyczną ponownie automatyczną zmianę we wszystkich diagramach.
Podsumowanie
Dzięki zastosowaniu kolorowania według stereotypów możliwa jest automatyczna zmiana sposobu wyświetlania elementów na diagramach w zależności od ich rodzaju. Sposób ten przyspiesza pracę nad diagramami, gdyż projektant nie jest zmuszony do ręcznej zmiany kolorów, wystarczy że skupi się na poprawnym przypisaniu stereotypów, a dodatkowo konieczność zmiany kolorów dla wielu elementów wymaga tylko kilku kliknięć myszą. Poprawia się również czytelność diagramów, gdyż już na pierwszy rzut oka łatwo się zorientować w kategoriach prezentowanych elementów. Ponadto automatyczne kolorowanie według stereotypów ułatwia zachowanie spójności w modelu, gdyż każda zmiana wartości stereotypu skutkuje zmianą koloru.Skupiłem się w tym artykule na oznaczaniu elementów poprzez zastosowanie różnych kolorów wypełnień, ale ta sama zasada stosuje się również do koloru czcionki i obramowania.
Zaawansowaną metodą wyróżniania elementów w zależności od stereotypu jest zastosowanie mechanizmu Shape Script, dzięki któremu można całkowicie zmienić kształt elementu.
